照明系统

前沿科技,照亮未来

以创新驱动产品,以科技推动品牌,十余年间持续躬耕汽车照明系统领域,不断引领行业发展,致力成为服务于优质客户的独立高级供应商

k1.jpg k1.svg
  • 车灯

  • 照明模组

  • 车灯电控模块

    • 车灯
    • 照明模组
    • 车灯电控模块
    车灯
    采用毫米级RGB三色LED阵列,通过独立自主设计的驱动控制模块,达到彩色动画迎宾,图形化灯语等表达效果,应用于车辆前/后向交互显示功能
    • z1.svg

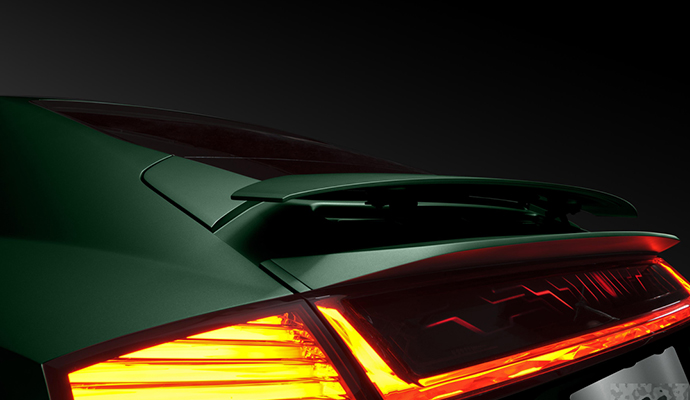

      Mini-LED交互屏
    定制要求
    • Mini-LED交互屏
      独创高清自定义智慧屏图显,拥有9.6万颗LED光源集成28.8万个子像素,用极具科技的创意来重构交互
      • 可实现人与车、车与车、车与环境的多重场景交流
      • 可自定义高清图显,构建专属光能力场
      • 配合尾灯进行律动灯光秀,体现驾驶仪式感
      • miniled1.jpg
      • miniled2.jpg
    照明模组
    照明模组经过长期积累实现创新,引领趋势
    我们使复杂的产品和流程更安全,更有效率,让创新产品更符合客户需求
    研究和开发始终是一个不断发展的过程,因此我们都在路上
    • z16.svg
      22mm*44mm
      组合照明模组
    • z17.svg
      15mm*100mm
      超窄远、近光及ADB照明模组
    定制要求

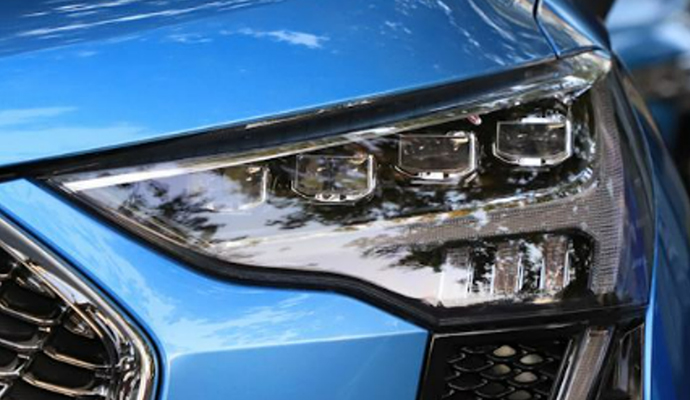

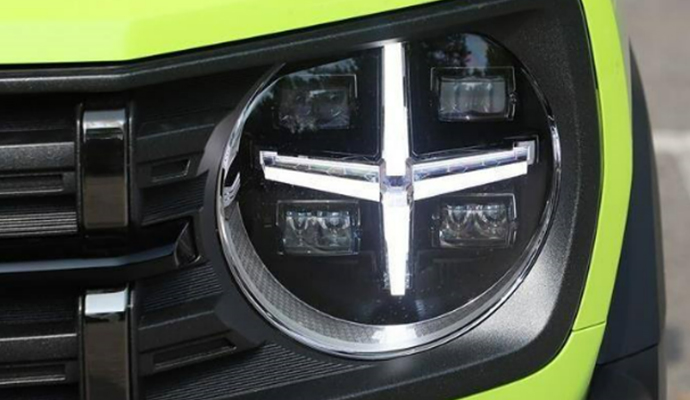

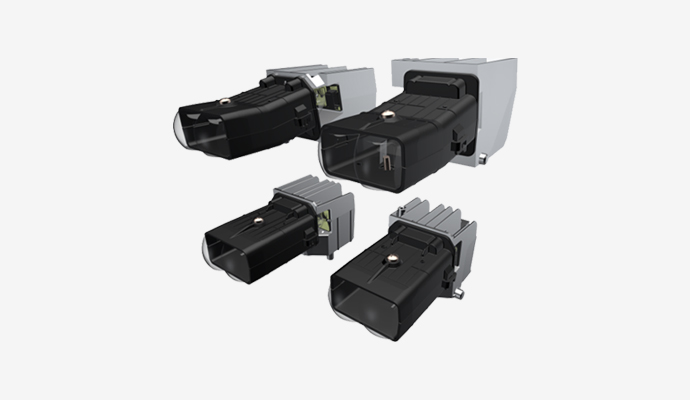

    • 22mm*44mm组合照明模组
      通过任意形式排序多个22mm*44mm尺寸透镜来实现照明功能
      • 小巧的透镜尺寸,外形精致璀璨
      • 独立的多个透镜以适配大灯造型
      • 优异的路照性能表现: LB 1000lm、HB 1600lm,CNCAP>8分
      • 被动散热
      • mozu-507.jpg
      • mozu1.jpg
      • mozu2.jpg

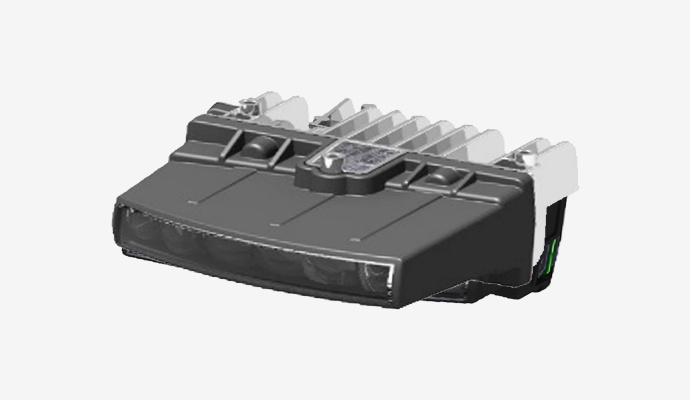

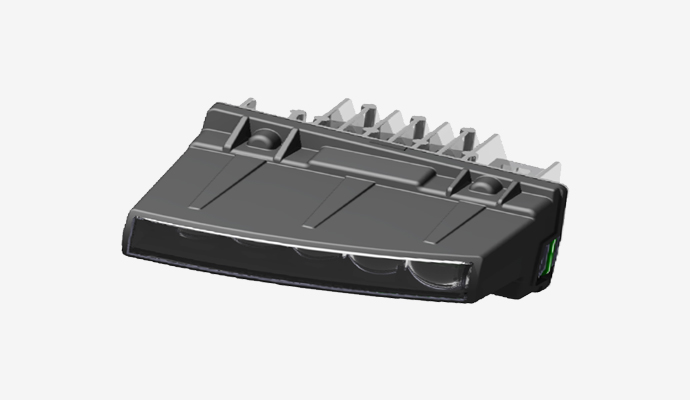

    • 15mm*100mm超窄远、近光及ADB照明模组
      超窄远近光以及ADB照明满足犀利狭长的造型需求
      • 外透镜造型可依据造型需求定制
      • 远、近光、ADB(20分区)可自由组合
      • 优异的路照性能表现: LB 850lm、HB 1800lm、ADB 2000lm,CNCAP>8分
      • 被动散热
      • mozu3.jpg
      • mozu4.jpg
    车灯电控模块
    前灯驱动平台化:结合客户不同需求,以高中低不同的配置,来覆盖客户大多数前灯项目的设计需求。同时,以平台化设计,快速匹配客户短周期的开发要求
    • z2.svg
      LGDX29
      前灯集成驱动
    • Frame1321317003.svg
      LGDX41
      前灯集成驱动
    • z3.svg
      LGDX42
      前灯集成驱动
    • z4.svg
      LGDX43
      前灯集成驱动
    定制要求

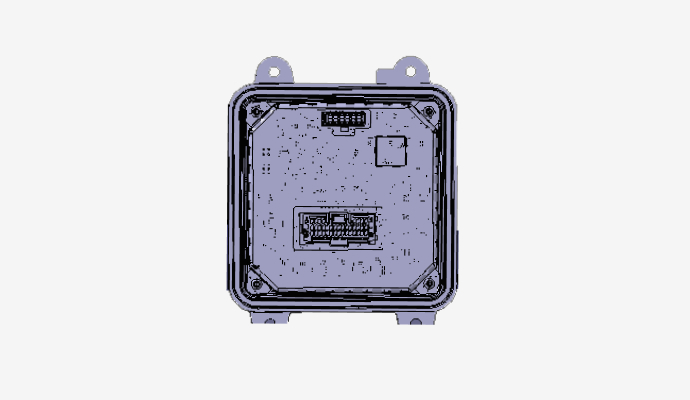

    • LGDX29前灯集成驱动
      • 6路恒流LED驱动,单路最大输出电流1500mA
      • 支持功能:近光(1路)、远光(1-2路)、24分区ADB,昼间灯/位置/转向(3-4路)
      • 内置ADB算法,支持直流调光电机
      • 支持转向流水、动态迎宾
      • 采用CAN总线控制,支持FBL、FOTA、UDS诊断和网络管理
      • 自适应LED亮度、温度控制、电压调节
      • 具有LED故障诊断、过热保护功能
      • 功能安全等级:ASIL B
      • b3img6.jpg

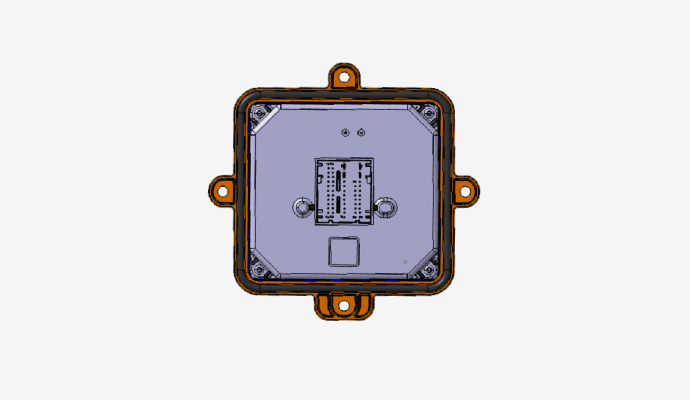

    • LGDX41前灯集成驱动
      • 支持功能:近光,远光、24分区ADB,昼间灯/位置/转向
      • 内置ADB、AFS、ALS算法,支持模拟高度传感器
      • 支持转向流水、动态灯光秀
      • 采用CAN总线控制,支持FBL、FOTA、UDS诊断和网络管理,支持网络唤醒休眠
      • 自适应LED亮度、温度控制、电压调节
      • 具有LED故障诊断、过热保护功能
      • 功能安全等级:ASIL B
      • b3img7.jpg

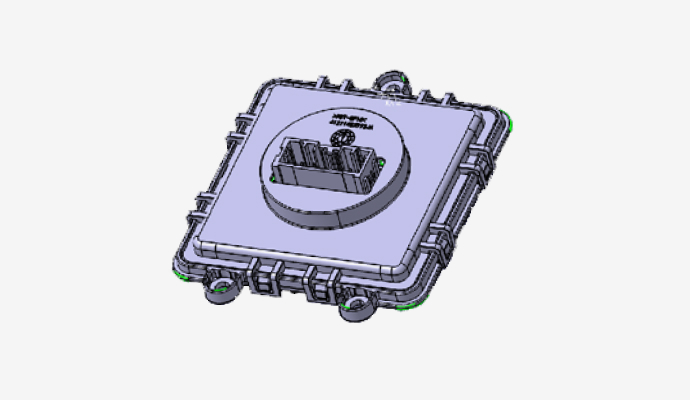

    • LGDX42前灯集成驱动
      • 支持功能:远光,近光,昼间灯、位置灯、转向灯,辅助氛围灯
      • 自适应LED亮度调节
      • 自适应温度控制调节
      • 自适应电压调节
      • 具有LED故障诊断功能
      • 具有过热保护功能
      • 功能安全等级:ASIL B
      • b3img8.jpg

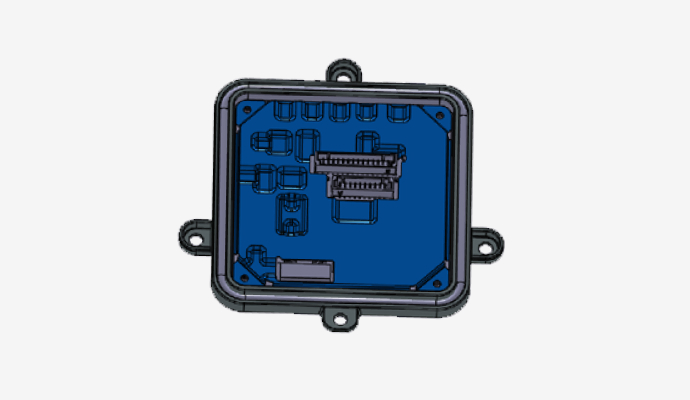

    • LGDX43前灯集成驱动
      • 支持功能:近光(4-10LED),远光(4-6LED)、24分区ADB,昼间灯/位置/转向(40W)
      • 内置ADB、AFS、ALS算法,支持模拟高度传感器
      • 支持直流调光电机和步进电机、转向流水、动态灯光秀
      • 采用CAN总线控制,支持FBL、FOTA、UDS诊断和网络管理,支持网络唤醒休眠
      • 总线扩展:3路CAN/UART、1路LIN(主节点)
      • 自适应LED亮度、温度控制、电压调节
      • 具有LED故障诊断功能、具有过热保护功能
      • 功能安全等级:ASIL B
      • b3img9.jpg

    研发能力

    • 结构设计
    • 光学仿真
    • 热学仿真
    • 力学仿真
    • 模流仿真

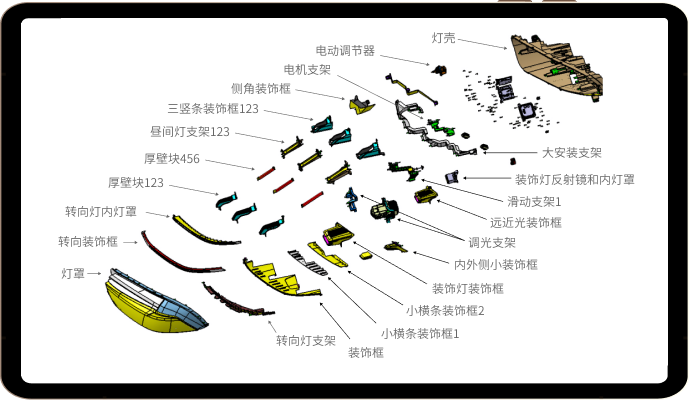

    • 结构设计

      拥有全系车灯结构设计开发的能力及经验;以完善的设计开发流程、评审管理办法为研发指导,基于数字化研发框架,应用功能完备的设计软件及数据管理系统(PDM),进行车灯系统及子系统的结构设计

    • 光学仿真

      从设计到效果仿真的专业分析
      全功能光学设计
      高精度光学效果仿真
      激光系统光学设计
      ADB系统光学设计
      像素系统光学设计
      室内各种灯具光学设计

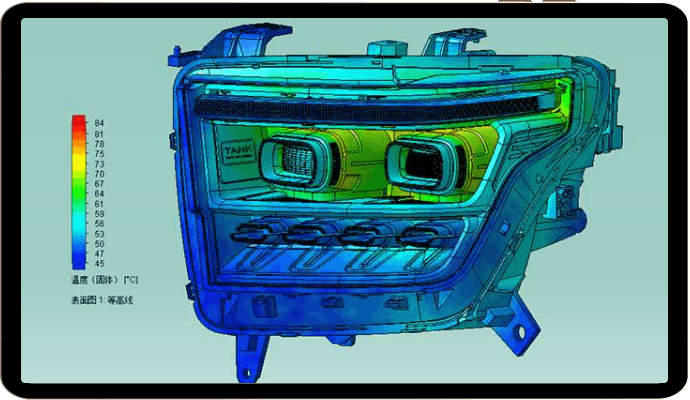

    • 热学仿真

      FLOEFD
      支持灯具、照明单元、LED模组灯产品散热方案设计开发
      光线聚焦仿真分析
      热流场仿真分析
      雾气仿真分析

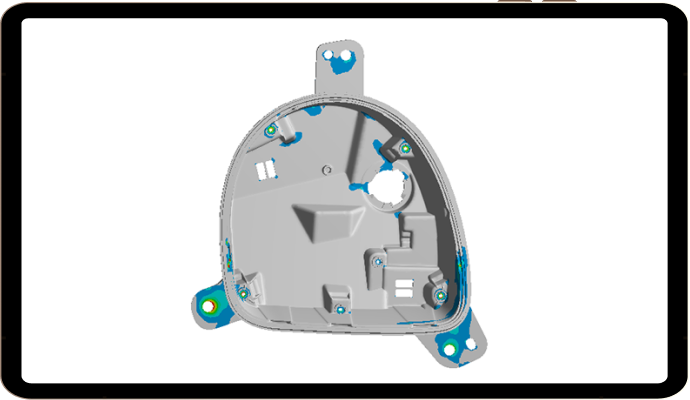

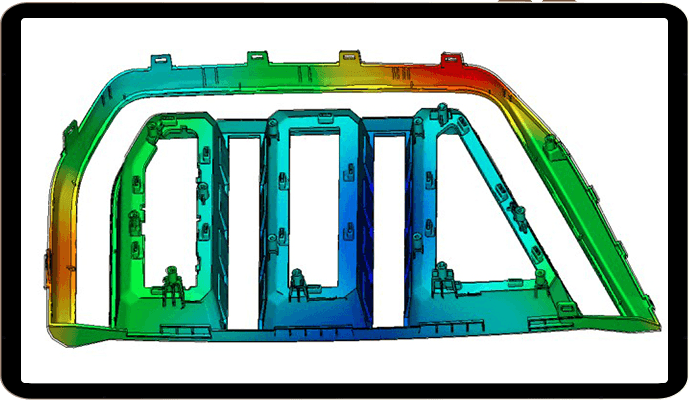

    • 力学仿真

      ANSYS软件进行力学模拟及验证
      整灯共振频率分析
      产品零件应力分析
      零件磨损分析
      装配应力分析

    • 模流仿真

      注塑件都将通过模拟验证成型和模具的可行性分析

    • b4imgzw.png
    • yf1.png
    • yf2.png
    • yf3.png
    • yf4.png

    车型应用

    • tank.jpg
      坦克
    • hafu.png
      哈弗
    • 1moka.png
      魏牌
    • 1oula.png
      欧拉
    • shalong.png
      沙龙
    • 1chang.png
      长城炮
    • guojikehuhezikehu.png
      国际/合资客户
